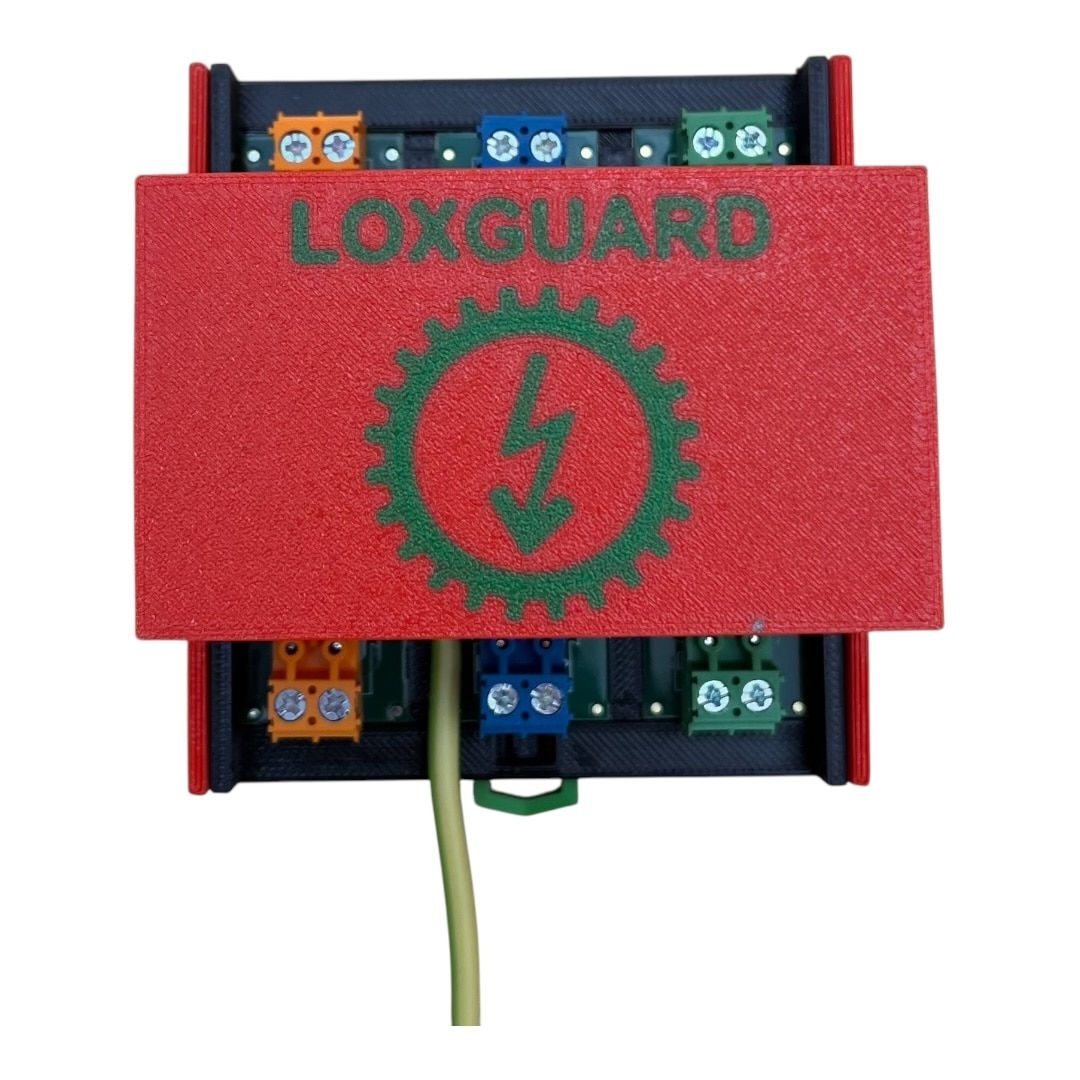

Das Schutzelement LOXGUARD für Überspannungen und Überströme mit mehreren Schutzstufen. Die Schutzkaskade kombiniert ein hohes Ableitvermögen mit einer extrem kurzen Ansprechzeit und einer ultraflinken Strombegrenzung, woraus eine überragende Schutzwirkung resultiert.

Der Überspannungsschutz für das Loxone System
Made in Germany
Geprüft in Hochspannungslabor
Erhöhung der Ausfallsicherheit
Schutz der Loxone Komponenten

Bei LOXLINK und LOXTREE Überspannungsableiter und Überstromschutz in einem Modul, zertifiziert für 5.000 Ampere (Impulsklasse C2, geprüft mit 10.000 V)
Bei LOXLINK und LOXTREE: Klemmspannung nur 10 V auf der Geräteseite (nach 1 µs)
Bei LOXLINK und LOXTREE: Kombination aus drei Stufen mit einigen Schutz- und Überschlagstrecken
Bei 24V: Innovatives Überspannungsschutzelement mit zwei Schutzstufen. Die Schutzkaskade kombiniert ein hohes Ableitvermögen mit einer besonders kurzen Ansprechzeit, woraus eine niedrige Schutzspannung resultiert. Gegenüber herkömmlichen 24V Überspannungsableiter wird damit ein bis zu 20-fach besserer Schutz für die angeschlossenen 24V-Geräte erreicht.Sehr geringer Schutzpegel von nur 220V / 370 V
Bei 24V: Ultraschnelle Reaktion ab 40 ps
Bei 24V: Zwei Stufen mit fünf Schutz- und Überschlagstrecken für 20-fach besseren Schutz
PE-Anschluss mit sehr geringem Übergangswiderstand für niederimpedanten Anschluss mit 2,5 mm² (Anschlussleitung mit 1 Meter Länge bereits am Gerät montiert)

Bei LOXLINK und LOXBUS:
Sehr geringe Schutzspannung: Dreistufiges Modul für eine Schutzspannung von nur 10 V auf der Geräteseite nach 1 µs
Inklusive Überstromschutz: Modul enthält zusätzlich einen Überstromschutz (Limitierung auf 200 mA)
Optimaler Schutz der Server: Besonders geeignet für den Schutz von 24V, LOXLINK und LOXTREE
Massiver Schutzleiteranschluss: PE-Anschluss mit geringer Impedanz sowie ungeschnittene Verlegung
Schutzstufen: Innovativer dreistufiger Überspannungsableiter inklusive Überstromschutz, geringer dynamischer Widerstand durch parallel wirkende Schutzstrecken
Ansprechzeit: Kurze Ansprechzeit des gesamten Moduls von kleiner 40 ps
Zertifizierung: LOXLINK und LOXTREE: Dieser Überspannungsableiter für informationstechnische Systeme wurde zertifiziert nach Norm IEC 61643-21-2001 + A1:2009 Prüfung C2 für „Schnelle Anstiegsflanke“ und entspricht Ableiter Typ 2
24V: Dieser Überspannungsableiter für informationstechnische Systeme wurde zertifiziert nach Norm IEC 61643-21-2001 + A1:2009 Prüfung C2 für „Schnelle Anstiegsflanke“ (entspricht Typ 3
Schutzpegel 24V + und -: < 220 V bei C2 mit 1000A (dies ist etwa ein Viertel im Vergleich zu herkömmliche einstufiger Ableitern)
Schutzpegel 24V – / PE: < 220 V bei C2 mit 1000A (dies ist etwa ein Viertel im Vergleich zu herkömmliche einstufiger Ableitern)
Schutzpegel 24V + / PE: < 370 V bei C2 mit 1000A (dies ist etwa ein die Hälfte im Vergleich zu herkömmliche einstufiger Ableitern)
Gesamtschutz: Durch die Kombination aus kurzer Ansprechzeit, geringen Schutzpegel und flinker Strombegrenzung minimiert dieses Schutzelement die Belastung für die geschützten Geräte sowie aller Isolationen, insbesondere auf der Geräteseite, auf praktisch Null
Made in Germany
Prüflabor: Impuls- und Hochstromlabor PHOENIX CONTACT, Blomberg; akkreditiert nach DIN EN ISO / IEC 17025:2018 durch die Deutsche Akkreditierungsstelle DAkkS mit Zertifikat DAkkS: D-PL-12161-03-00
Anschlussseite beachten: Wegen des unterschiedlichen Schutzcharakters der beiden Modulanschlüsse (Busseite vs. Geräteseite) empfehlen wir, den längeren Teil der seriellen Verbindung auf der Busseite anzuschließen und den kurzen Teil – insbesondere zum Schutz von Servern, Extension und wertvollen Geräten – auf der Geräteseite des Moduls.
Weitere Module im selben Bus: Der CAN Bus (auch TREE & LINK) kann mit mehreren solchen Modulen geschützt werden. Hierbei ist jeweils nur die Busseite anzuschließen und der CAN Bus damit am Modul vorbeizuführen. Abzweige bei TREE sind ausdrücklich möglich, somit können Abzweigungen auf der Geräteseite vorgenommen werden.
Lange Leitungen: Bei langen Bussen empfehlen wir alle 50 bis 100 m ein solches Modul.
Die kapazitive Belastung der Datenleitungen des LOXLINK und des LOXTREE – Busses durch diesen Überspannungsableiter beträgt ca. 75 Picofarad, dies entspricht dem kapazitiven Belag von weniger als 10 m Busleitung.
Die kapazitive Belastung der 24V Leitung durch diesen Überspannungsableiter beträgt 1 nF, dies entspricht etwa dem kapazitiven Belag von 10 m Busleitung.

Technischer Betriebsbereich der 24V Module:
Nennspannung: 28 V
Nennstrom: 6 A
Höchste Dauerspannung: 48 V
Leckstrom: < 10 µA
Isolationswiderstand bei Nennspannung: > 2,4 MOhm
